HJ系列無齒型回轉支承

產品名稱： HJ系列無齒型回轉支承
產品分類：單排交叉滾柱式（HJ系列）
聯系方式： 0535-8331991
公司名稱：招遠市天工機械制造有限公司
公司地址：山東省招遠市開發區河?xùn)|路999號
添加時間： 19/08/21

產品詳情

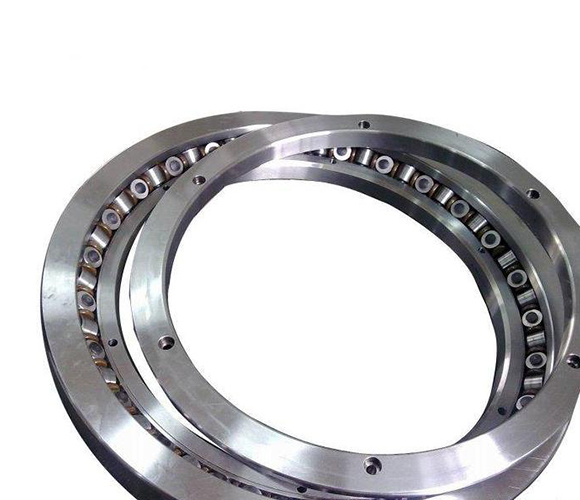

單排交叉滾柱式回轉支承（HJ系列）——無齒式
結構特點、性能、適用范圍
單排交叉滾柱式回轉支承，由兩個座圈組成，結構緊湊、重量輕、制造精度高，裝配間隙小，對安裝精度要求高，滾柱為1：1交叉排列，能同時承受軸向力，傾翻力矩和較大的徑向力，被廣泛地用于起重運輸、工程機械和軍工產品上。

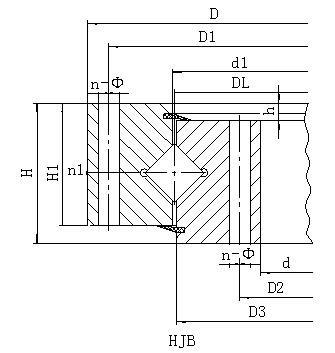

序號	無齒式 DL mm	外型尺寸			安裝尺寸				結構尺寸					參考重量 kg
		D mm	d mm	H mm	D1 mm	D2 mm	n	mm	n1 mm	D3 mm	d1 mm	H1 mm	h mm
1	HJB.20.625	725	525	80	685	565	18	18	3	627	623	68	12	100

2	HJB.20.720	820	620	80	780	660	18	18	3	722	718	68	12	120

3	HJB.30.820	940	705	95	893	749	24	20	4	822	818	83	12	210

4	HJB.30.880	1000	760	95	956	800	24	20	4	882	878	83	12	230

5	HJB.30.1020	1170	875	95	1120	930	24	22	4	1022	1018	80	15	300

6	HJB.36.1220	1365	1075	120	1310	1130	36	24	6	1222	1218	105	15	450

7	HJB.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	520

8	HJB.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	610

9	HJB.45.1540	1720	1360	140	1660	1420	42	26	6	1543	4537	122	18	732

10	HJB.45.1700	1875	1525	140	1815	1585	42	29	6	1703	1697	122	18	844

11	HJB.45.1880	2100	1665	160	2030	1740	48	32	6	1883	1876	140	20	1400

12	HJB.45.2115	2325	1900	160	2245	1980	48	32	6	2118	2112	140	20	1600

13	HJB.45.2370	2600	2146	180	2520	2220	48	32	6	2373	2367	158	22	2100

14	HJB.45.2600	2835	2365	180	2750	2450	54	36	6	2603	2597	158	22	2400

15	HJB.50.2820	3085	2555	200	3000	2640	54	36	6	2823	2817	178	22	3400

16	HJB.50.3120	3400	2840	200	3310	2930	54	36	6	3123	3117	178	22	4000

17	HJB.50.3580	3920	3240	240	3820	3340	60	40	6	3583	3577	218	22	6700

18	HJB.50.4030	4370	3690	240	4270	3790	66	40	6	4033	4027	218	22	7700

19	HJB.50.4540	4860	4210	240	4760	4310	72	40	6	4543	4537	218	22	8760
